Zusätzliche Galilei-Vorsatzlinsen
Referenz: BV20.A005

Zusätzliche Galilei-Vorsatzlinsen

Öffentlicher Preis (inkl. MwSt.) 135,39 €

  • Stärke (dpt)
Allgemeine Geschäftsbedingungen
Lieferung: 2-3 Werktage
Kontaktieren Sie uns

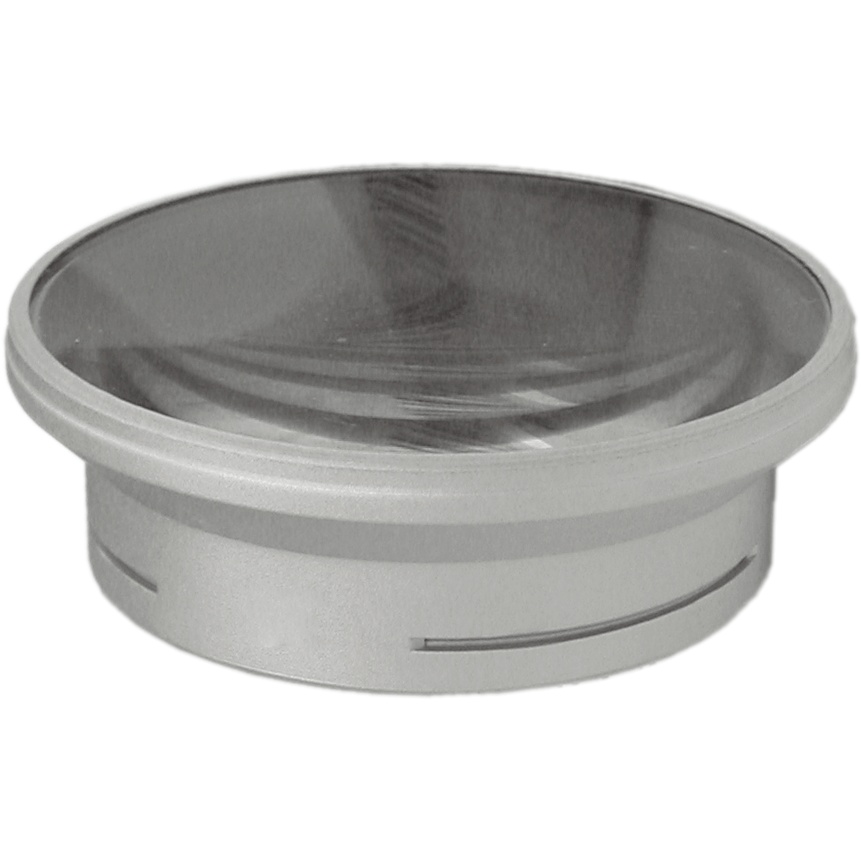

Monokulare Vorsatzlinse aus Mineralglas für die Nähe.



So gehen Sie vor


  • Sie können:
    • Einen Probierkoffer mit 3 Monokularen kaufen, die auf die übliche Messbrille des Augenoptikers passen
    • Einen Probierkoffer mieten, wenn es sich um einen einmaligen Verkauf handelt.

Mit unserem Vorsatzlinsenhalter und dem zugehörigen Probierkasten findet der Augenoptiker die optimale Vergrößerung für den Träger.

  • Universell: Es genügt ein Teleskop mit einem Probierring.
  • Kein großer Lagerbestand mehr nötig.
  • Auf der Messbrille kann die Korrektion des Patienten ergänzt werden, um den Nutzen mit Korrektion zu beurteilen.
  • Der Test erfolgt unter realen Bedingungen.
    • Mit einer Lesetafel oder einer Zeitung.
    • An einem Computerbildschirm.
    • Im Zwischenbereich ein Fernsehbildschirm.
  • Die Brechkraft der Vorsatzlinse erhält man, indem man 100 durch den Abstand Auge–Objekt (in Zentimetern) teilt.
  • Man wählt eine große Fassung im „Panto“-Stil.
    • Der optische Mittelpunkt muss der des Nahbereichs sein.
    • Der Abstand zwischen optischem Mittelpunkt und Fassung muss mindestens 19mm betragen.
    • Den optischen Mittelpunkt (Nähe) anzeichnen und kontrollieren.

  • Für eine monokulare Montage bestellen Sie:
  1. Das gewählte Teleskop 1.8x, 2.1x oder 2.5x (Code BV20.Gxx ?).
  2. Die mit dem Probierkasten ermittelte Vorsatzlinse. Code (BV20.Axx ?)
  • Option: vorkalibriertes Brillenglas, auf 21mm zu schleifen.
  • Den einfachen Montagering (Code BV20.B24) oder den Montagering für Korrektion (Code BV20.B20), je nach obiger Option
  • Eine zu schleifende Montagescheibe. (Code BV20.D30)
  • Ein großes Etui. (Code BV20.E01)
    • Für eine binokulare Montage bestellen Sie:
    1. 2 gewählte Teleskope 1.8x, 2.1x oder 2.5x (Code BV20.Gxx ?).
    2. 2 mit dem Probierkasten ermittelte Vorsatzlinsen. Code (BV20.Axx ?)
    • Option: 2 vorkalibrierte Brillengläser, auf 21mm zu schleifen.
  • 2 einfache Montageringe (Code BV20.B24) oder Montageringe für Korrektion (Code BV20.B20), je nach obiger Option
  • 2 zu schleifende Montagescheiben. (Code BV20.Dxx ?).
  • Ein großes Etui. (Code BV20.E01)
  • Ein Montageset. (Code BV20.D34)



    • Oder Sie zeichnen den optischen Nahmittelpunkt auf der Brille an und LESA FRANCE kümmert sich um alles..............Code BV20.MONT

      • Einfach, oder?........





    Umrechnungstabelle der abnehmbaren Vorsatzlinsen



    Teleskopvergrößerung



    1.8 x

    2.1 x

    2.5 x
    0.5 D 2 Meter Fernsehen 2.00 2.40 2.80
    1 D 1 Meter Fernsehen 2.25 2.60 3.10
    1.5 D 66 Zentimeter Bildschirmarbeit 2.50 2.90 3.40
    2 D 50 Zentimeter Bildschirmarbeit 2.70 3.10 3.75
    3 D 33 Zentimeter Bildschirmarbeit, Lesen 3.10 3.60 4.30
    4 D 25 Zentimeter Bildschirmarbeit, Lesen 3.60 4.20 5.00
    5 D 25 Zentimeter Bildschirmarbeit, Lesen 4.00 4.70 5.60
    6 D 17 Zentimeter Bildschirmarbeit, Lesen 4.50 5.20 6.20
    8 D 12 Zentimeter Bildschirmarbeit, Lesen 5.40 6.30 7.50
    10 D 10 Zentimeter Bildschirmarbeit, Lesen 6.30 7.30 8.70
    12 D 8 Zentimeter Bildschirmarbeit, Lesen 7.20 8.40 10.00
    14 D 7 Zentimeter Bildschirmarbeit, Lesen 8.10 9.40 11.20
    16 D 6 Zentimeter Bildschirmarbeit, Lesen 9.00 10.50 12.50


    Das Galilei-Teleskop.


    Teleskopsysteme sind Mehrlinsensysteme, die sowohl das Sehen in die Ferne als auch in die Nähe ermöglichen.



    Wie funktioniert das?

    Sein Grundprinzip ist das des Fernglases.


    Das Fernglas ist ein Kepler-System.

    • Es besteht aus einem konvexen Objektiv und einem Okular, das konkav ist..
    • Fallen die 2 Brennpunkte zusammen, nennt man das System afokal.
    • Die Vergrößerung eines solchen Systems ist das Verhältnis der Brennweite des Objektivs zu der des Okulars.
    • Bei einem Objektiv von 80mm und einem Okular mit 40mm Brennweite beträgt die Vergrößerung also 80/40=2.
    • Die Gesamtlänge des Systems beträgt dann 120mm, und zudem ist das Bild umgekehrt.
    • Schwer auf eine Korrektionsbrille zu montieren.

    Das Galilei-Teleskop ist die überzeugendste Alternative.
    • Es besteht aus einem konvexen Objektiv und einem konkaven Okular.
    • Fallen die 2 Brennpunkte zusammen, nennt man das System afokal.
    • Die 2 Brennpunkte fallen zusammen; da das Okular negativ ist, liegen beide Linsen vor dem Brennpunkt.
    • Die Gesamtlänge des Systems beträgt dann 40mm, und das Bild ist aufrecht – Umkehrprismen sind nicht mehr nötig.
    • Der Nachteil: Die Brennweite des Okulars ist für eine Negativlinse sehr groß, was die Vergrößerung auf höchstens 3fach begrenzt, um ein gutes Bild zu erhalten.
    • Dafür ist das System kompakt und leicht und lässt sich daher auf eine Brillenfassung montieren.

    Das Sehen in der Nähe.
    • Setzt man eine Linse vor das Teleskop, entspricht die Brennweite des Systems der Brennweite der Vorsatzlinse.
    • Die Vergrößerung ergibt sich aus der Stärke des Teleskops multipliziert mit der der Linse.
    • Für binokulares Sehen werden schräge Halterungen montiert.
    • Die Grenze für eine binokulare Montage liegt bei 5D.
    • Zur Korrektion der Fehlsichtigkeit wird eine Korrektionslinse vor das Okular gesetzt.
    • Wir können die komplette Montage übernehmen.

    Zusammengefasst.
    • Das System ist leicht und kann auf eine Fassung montiert werden.
    • Ein Galilei-Teleskop ohne Vorsatzlinse ergibt bei korrigierter Fehlsichtigkeit eine Sicht ins Unendliche
    • Nahsicht in der Brennweite der Vorsatzlinse.
    • Ohne korrigierte Fehlsichtigkeit bleibt das Bild gut, nur der Brennabstand verändert sich etwas.
    • Bei starkem Astigmatismus muss korrigiert werden.
    • Zur Korrektion der Fehlsichtigkeit wird eine Korrektionslinse vor das Okular gesetzt.
    • Konstruktionsbedingt haben unsere Teleskope einen stenopäischen Effekt.

    Der große Vorteil.
    • Ermöglicht freihändiges Arbeiten.
    • Ermöglicht Fernsehen mit Additionen unter 1.
    • Ermöglicht das Lesen eines ganzen Bildschirms durch einfache Kopfbewegung.

    ▲▲▲▲▲Nach oben▲▲▲▲

    Merkmale:

    Referenz BV20.A005
    Dioptrien 0.5 D
    Arbeitsabstand 2000 mm
    Nettogewicht 6 g
    Material Mineralglas
    Öffentlicher Preis (inkl. MwSt.) 135,39 €
